MUKU SAUNA STOVE

本ページでは、MUKU SAUNA STOVEの設置方法や施工時の注意点についてご案内します。

「どんな電源が必要？」「壁との距離は？」「自分で設置できる？」など、施工前に気になるポイントもまとめています。
家庭用サウナから小規模施設まで、安全かつ快適にご利用いただくため、施工前に必ずご確認ください。

目次

MUKU SAUNA STOVE 製品仕様

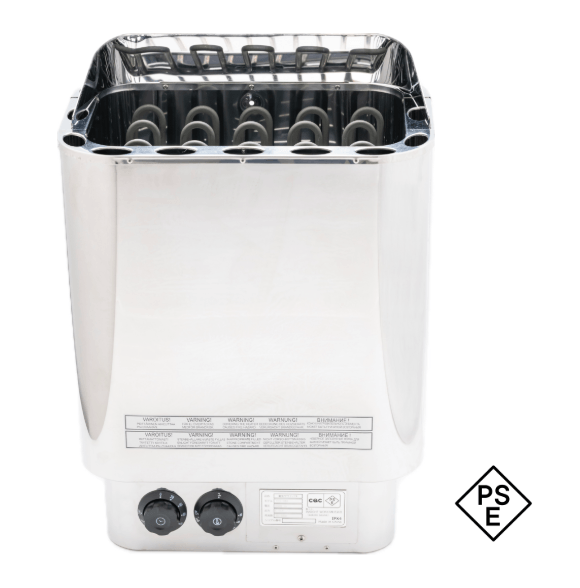

MUKU SAUNA STOVEは、コンパクトなサウナ室向けに設計された、単相200V対応の電気サウナストーブです。
シンプルなダイヤル操作で、家庭用サウナでも本格的なロウリュを楽しめます

項目内容
型番MUKU-45
電源単相200V
消費電力4.5kW
サイズ幅410×奥行270×高さ510mm
ストーン容量18kg
適用容積2〜5㎥
温度設定30〜110℃
制御方式ダイヤル式
安全規格PSE適合品

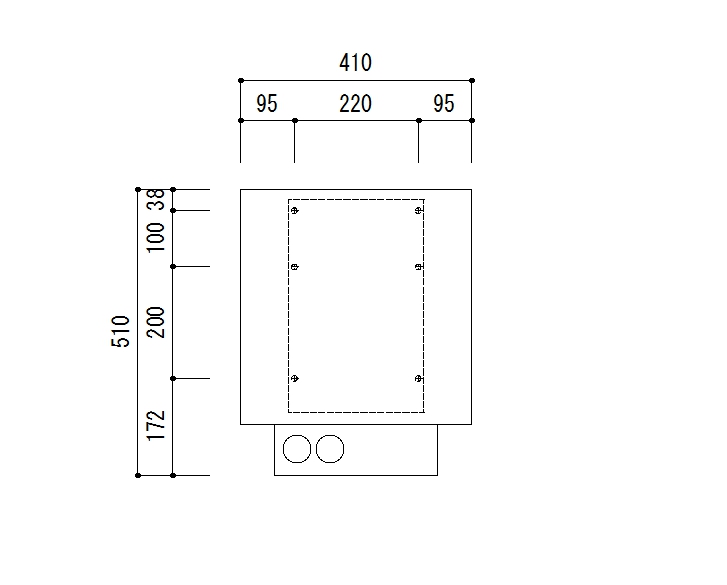

MUKU SAUNA STOVE　図面

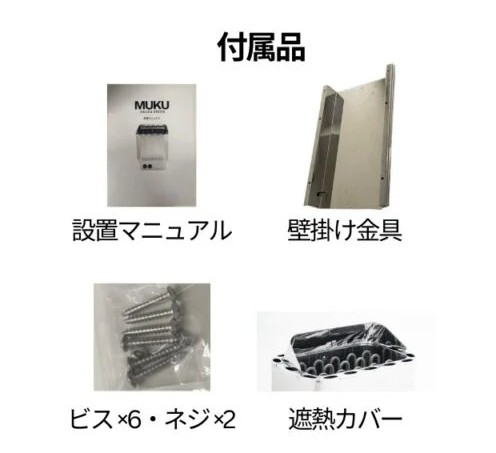

付属品

  • 設置マニュアル
  • 壁掛け金具
  • ビス×6、ネジ×2
  • 遮熱カバー

施工前にご確認ください

設置は必ず専門業者へご依頼ください

MUKU SAUNA STOVEは200V電源を使用する電気設備です。
火災・感電・漏電防止のため、施工は必ず有資格の電気工事士・専門業者にご依頼ください。

以下のような施工は危険です。

  • 無資格者による電気配線
  • 専用回路を使用しない設置
  • 離隔距離不足
  • アース未施工
  • 漏電ブレーカー未設置

不適切な施工は保証対象外となる場合があります。

必要な電源・電気工事について

必要な電源

MUKU SAUNA STOVEは以下の電源仕様です。

  • 単相200V
  • 4.5kW
  • 専用回路必須

一般的な100Vコンセントでは使用できません。

必要なブレーカー

漏電ブレーカーの設置が必須です。

推奨：30A以上の漏電ブレーカー

また、サウナ専用回路での配線を行ってください。

配線について

ストーブには電源ケーブルは付属していません。
現場にて以下をご準備ください。

  • 単相2線200V配線
  • アース線
  • 専用漏電ブレーカー

配線はストーブへ直結接続します。

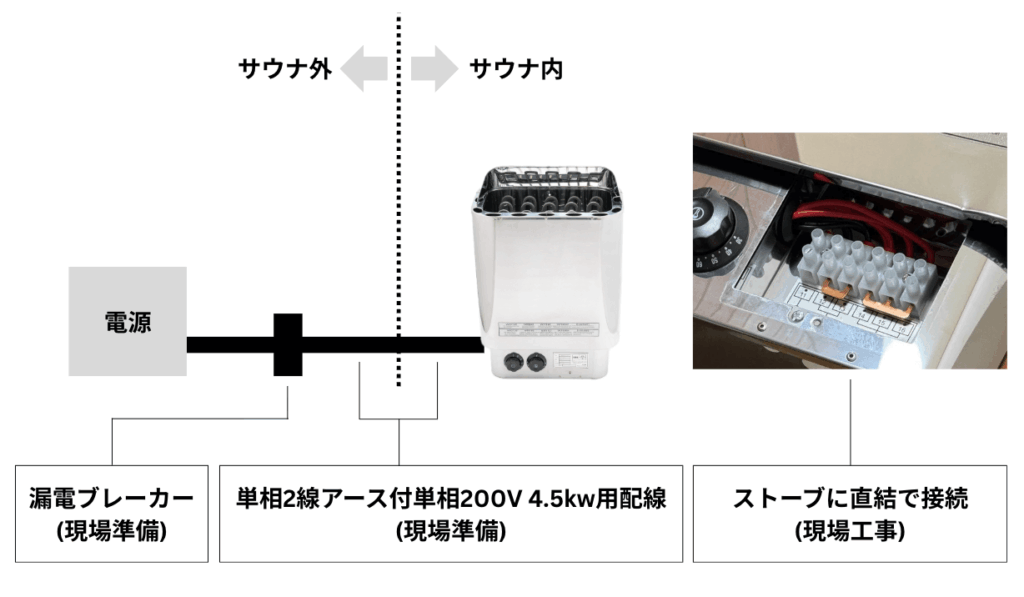

MUKU SAUNA STOVE　配線概要図
配線概要図

サウナ室の推奨サイズ

MUKU SAUNA STOVEの推奨サウナ室サイズは「2〜5㎥」です。

例えば以下が目安です。

サウナサイズ例推奨人数
1人用コンパクトサウナ1人
約1坪前後の小型サウナ1〜2人
小規模プライベートサウナ2〜4人

※断熱性能・ガラス面積・外気温・換気によって実際の温度は変動します。

【重要】離隔距離について

サウナストーブは高温になるため、壁やベンチとの安全距離（離隔距離）の確保が必要です。

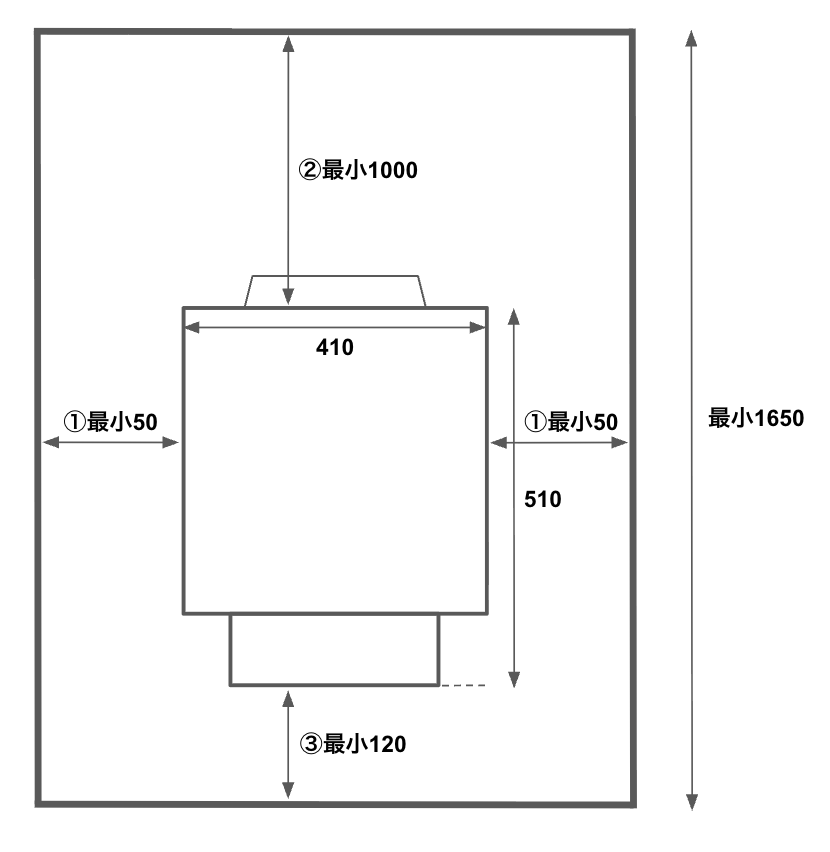

正面から見た離隔距離

MUKU SAUNA STOVE　離隔距離
離隔距離図（正面）[mm]
①ストーブ側面と側面の不燃材・可燃材との最低離隔距離は最小50mm以上確保
②ストーブ上端と天井の最低離隔距離は最小1000mm確保
③ストーブ下端と床面との最低離隔距離は最小120mm確保

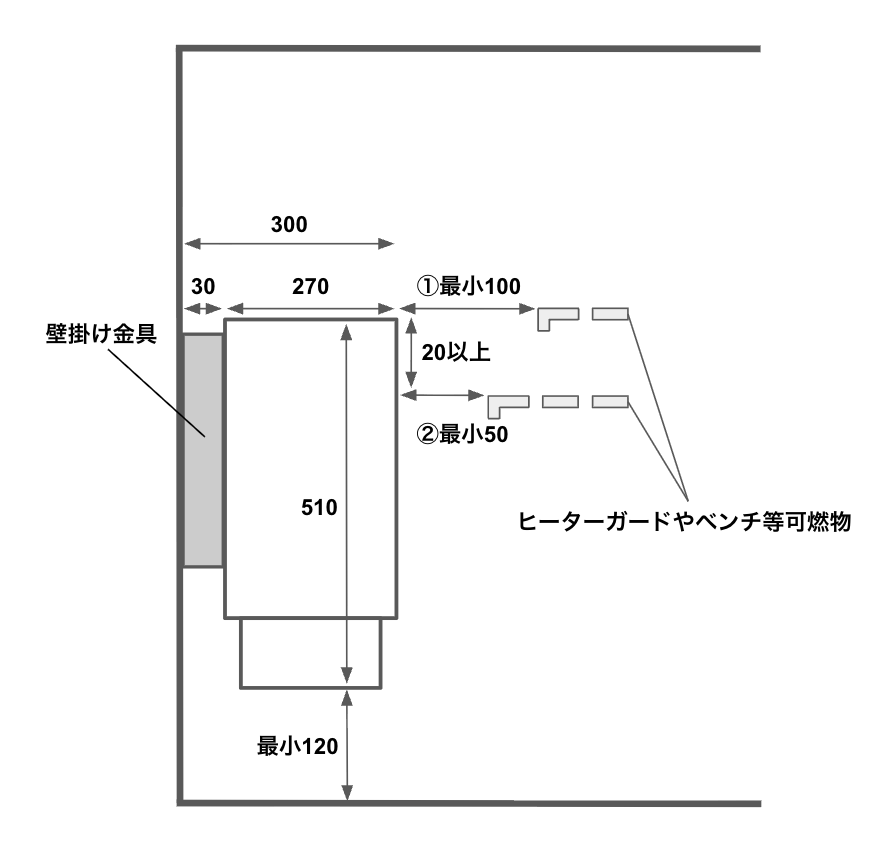

横方向の離隔距離

MUKU SAUNA STOVE　離隔距離
離隔距離図（横）[mm]
①ストーブ側面と可燃物・不燃物との最低離隔距離は最小100mm確保
②ストーブ上端よりも20mm以上低い位置の場合、可燃物・不燃物との最低離隔距離は最小50mm確保

設置場所について

以下の場所には設置できません。

  • 可燃性ガスが発生する場所
  • 近くに燃えやすいものがある場所
  • 避難経路を妨げる場所
  • 水漏れや結露が多い場所

また、ドア近くの壁面に設置すると、空気循環が良くなり熱が広がりやすくなります。

設置手順

  1. 壁掛け金具を固定
  2. ストーブ本体を引っ掛ける
  3. 電気配線を接続
  4. 遮熱カバーを取り付け
  5. サウナストーンを設置

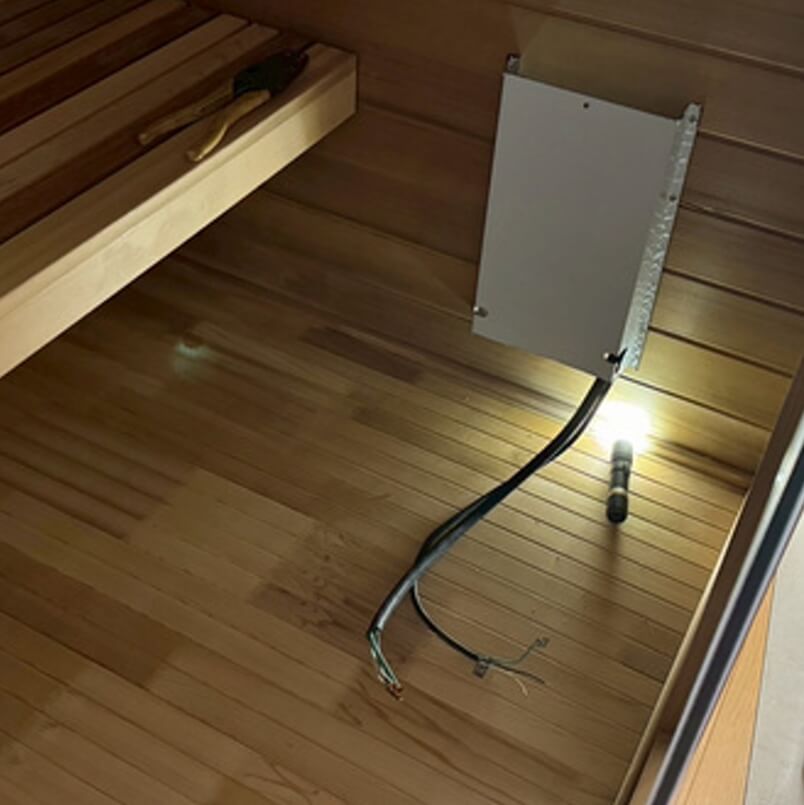

① 壁掛け金具を固定

付属の壁掛け金具を壁に固定します。
必ず下地補強を行ってください。

MUKU SAUNA STOVE　壁掛け金具
壁掛け金具
MUKU SAUNA STOVE　壁掛け金具

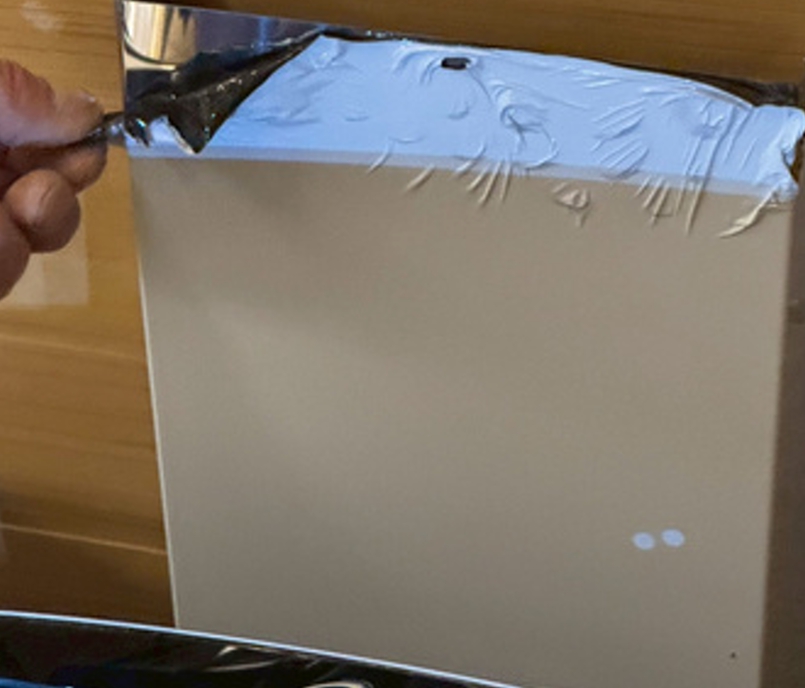

養生の白いカバーをはがす。

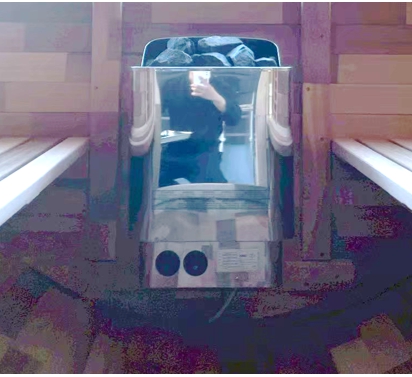

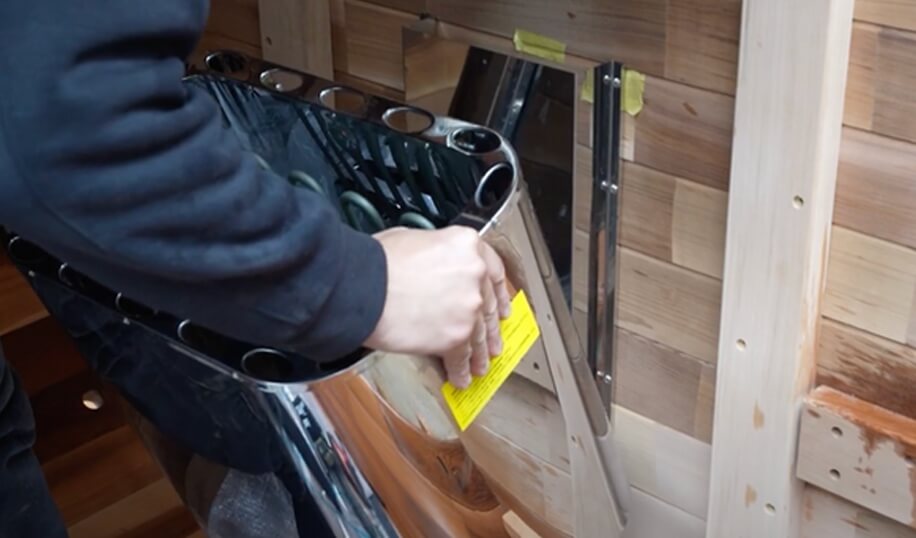

② ストーブ本体を引っ掛ける

ストーブ本体を持ち上げ、金具へ上から引っ掛けます。

MUKU SAUNA STOVE　壁掛け金具
MUKU SAUNA STOVE　壁掛け金具

③ 電気配線を接続

カバーを開け、配線を内部端子へ接続します。
※必ずブレーカーをOFFにして作業してください。

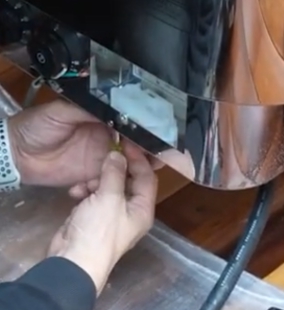

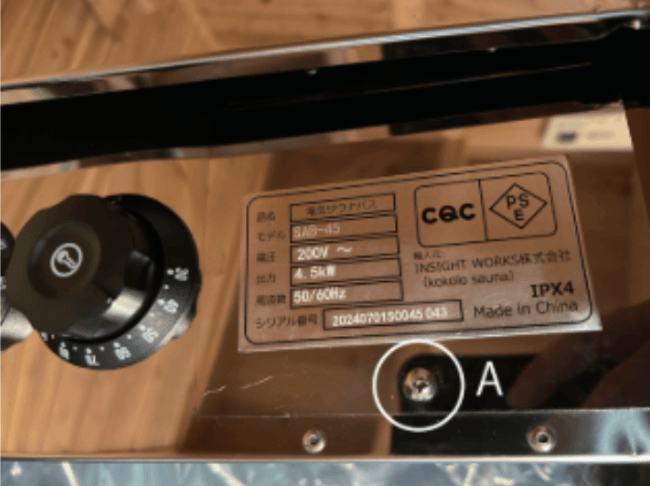

1.Aのネジを取り、カバーを開けます。

MUKU SAUNA STOVE　電気配線

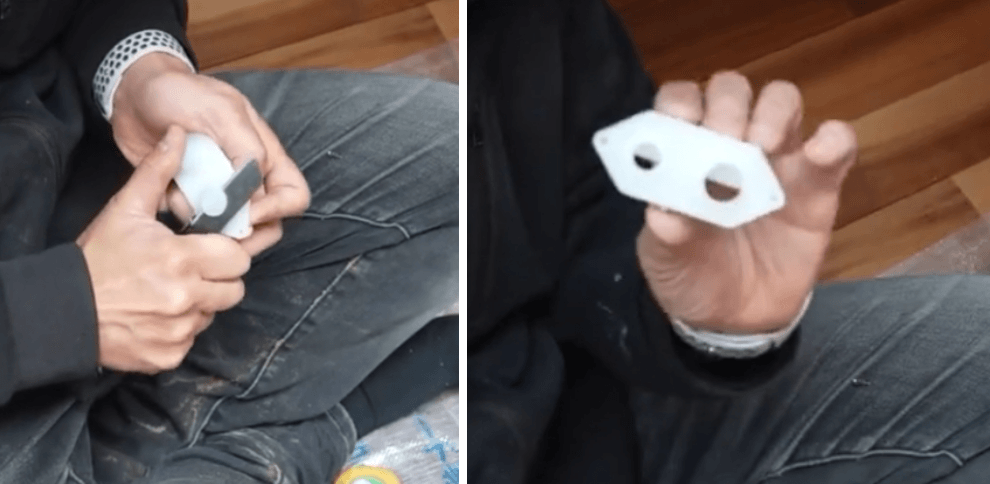

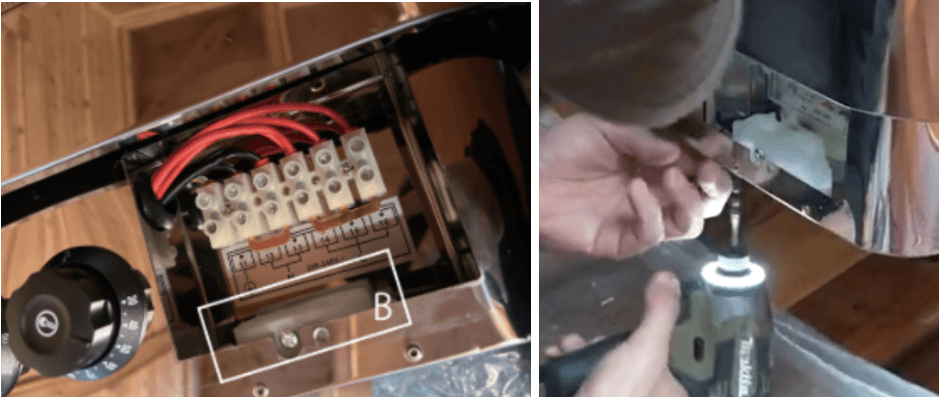

2.配線を通すための白いプラスチック（B）を取り外し、カッターで配線用の穴を開けます。

MUKU SAUNA STOVE　電気配線
MUKU SAUNA STOVE　電気配線

3.配線を通すための白いプラスチック（B）を元の位置に戻しネジで止めなおします。

MUKU SAUNA STOVE　電気配線

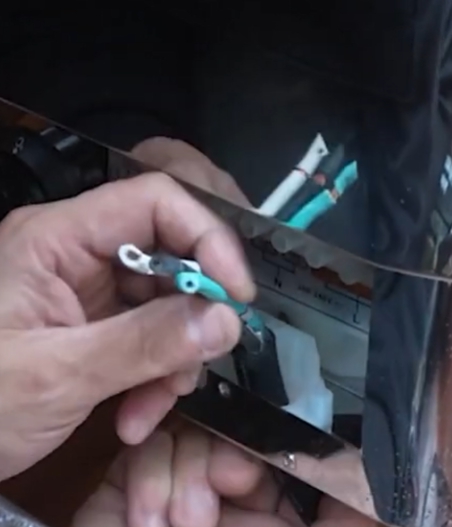

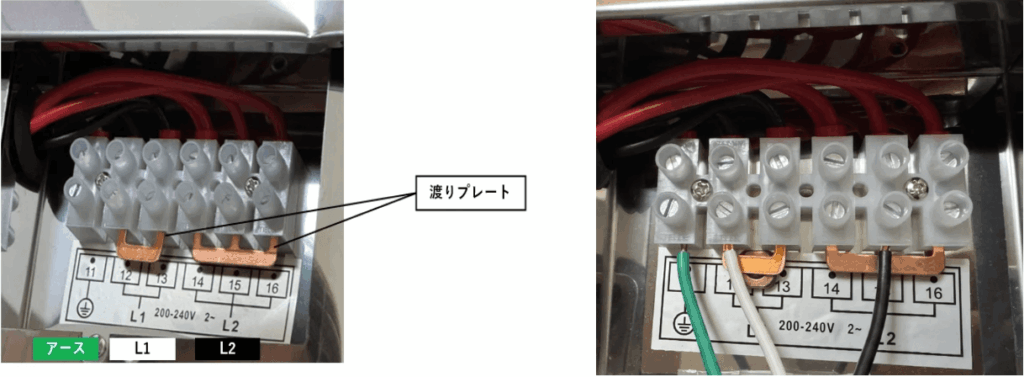

4.電源用の配線を白いプラスチック(B)から通し、以下の通りに配線します。

MUKU SAUNA STOVE　電気配線
MUKU SAUNA STOVE　電気配線

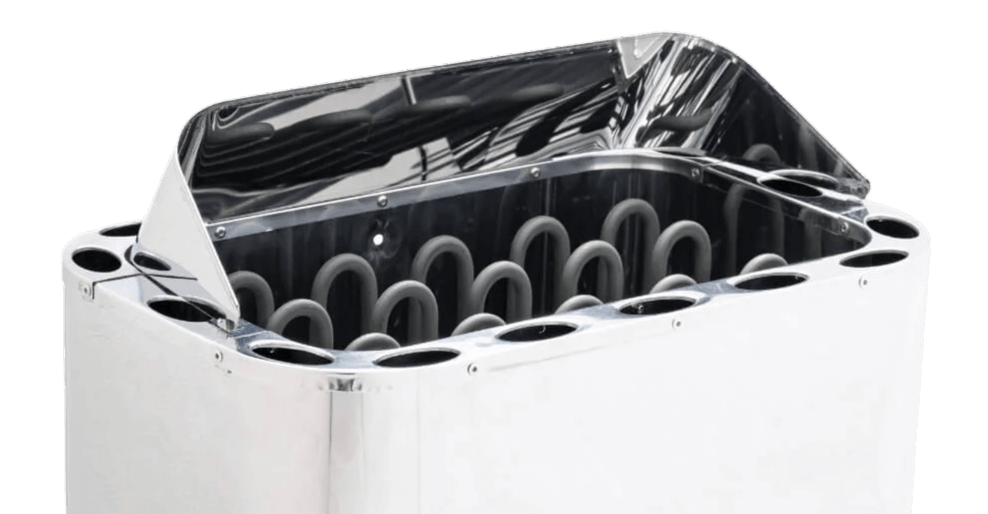

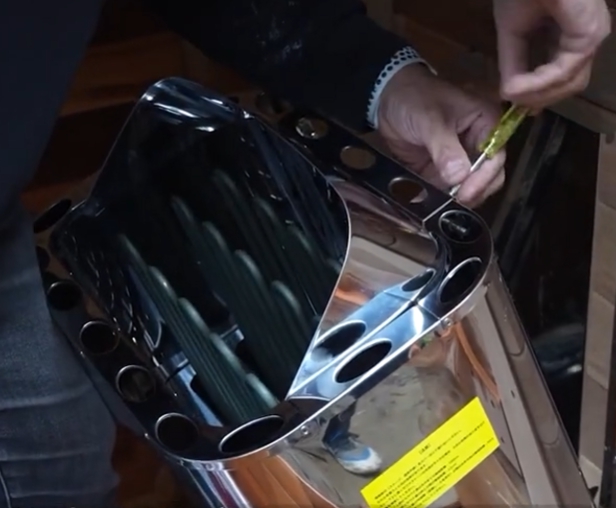

④ 遮熱カバーを取り付け

付属の遮熱カバーを必ず設置してください。
熱を均一に拡散し、局所的な高温化を防ぎます。

MUKU SAUNA STOVE　遮熱カバー
MUKU SAUNA STOVE　遮熱カバー

⑤ サウナストーンを設置

  • 推奨サイズ：5〜10cm
  • 容量：18kgまで

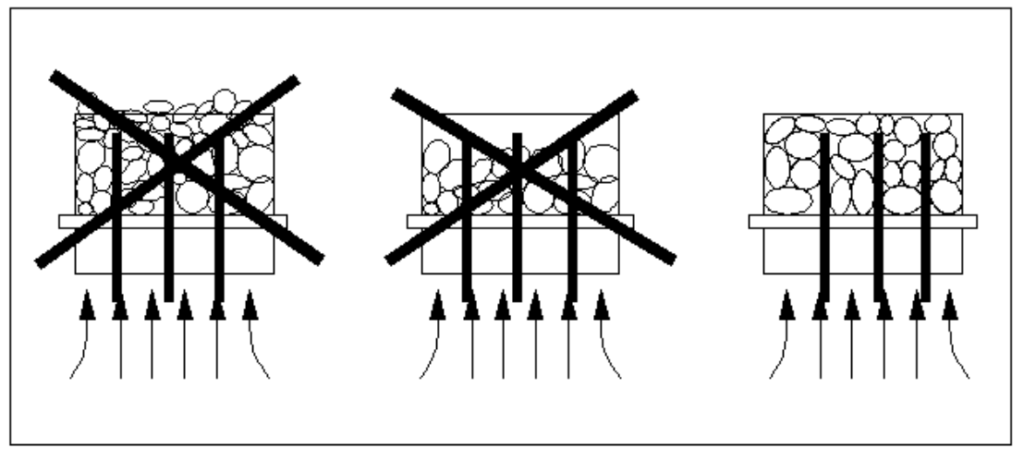

ストーンは隙間を確保しながら積み上げてください。
過密に積むと故障の原因になります。

MUKU SAUNA STOVE　サウナストーン

よくあるトラブル・確認事項

保証について

MUKU SAUNA STOVEの保証期間は「ご購入から1年間」です。
ただし以下は保証対象外となります。

  • 誤配線
  • アース未施工
  • 離隔距離不足
  • 過剰ロウリュ
  • 誤ったストーン積載
  • 無資格施工

お問い合わせ

施工・設置についてご不明点がございましたら、お気軽にお問い合わせください。

  • 家庭用サウナへの設置相談
  • サウナ小屋との組み合わせ
  • 電源確認
  • 施工業者紹介
  • 法人施設導入

なども対応可能です。
